Вещества ускоряющие высыхание красок

Сиккативы — соединения свинца, кобальта, марганца и цинка, которые, будучи добавлены в высыхающие масла, являются веществами ускоряющими высыхание красок. Давно известно, что льняное масло, варенное в течение нескольких часов со свинцовыми и марганцовыми солями, высыхает значительно быстрее, нежели натуральное масло. Наиболее часто льняное масло варили в течение нескольких часов со свинцовым глетом, свинцовым суриком, умброй и бурым железняком при температуре 250—300°С.

Виды веществ, ускоряющих высыхание красок

В настоящее время этот выбор значительно увеличился за счет следующих веществ:

• уксуснокислый свинец, окись марганца,
• борнокислый свинец, закись марганца,
• борнокислый марганец, окись кобальта,
• уксуснокислый марганец, гидроокись кобальта,
• хлористый марганец, закись кобальта,
• гидроксид марганца, гидрат закиси кобальта.

Все перечисленные вещества растворяются в масле только при температуре 250—270°С, так что масла, варенные с ними, так называемые олифы, обладают все темно-коричневым цветом.

В настоящее время эти нелегко реагирующие соединения заменяются резинатами, линолеатами и нафтенатами, которые значительно легче растворяются в масле. Резинаты получаются сплавлением канифоли с окисями перечисленных металлов; линолеаты — соединением кислот льняного масла с солями и окисями этих же металлов и, наконец, нафталаты —сплавлением окисей и солей металлов с нафтеновыми кислотами, получаемыми при перегонке нефти. Это — темнокоричиевые, разбавленные скипидаром жидкости, растворяющиеся в высыхающих маслах уже при температуре 100—150°С. Олифы, получаемые с помощью этих новейших сиккативов, значительно светлее олиф, получаемых более старым способом.

Льняное масло, в которое добавлены каталитически действующие металлы, высыхает в течение различного времени:

• с кобальтом — 5 часов,
• с марганцем — 12 часов,
• со свинцом — 20 часов,
• с цинком — 90 часов.

На прилагаемой диаграмме показано влияние на высыхание льняного масла:

• кобальта,
• марганца,
• железа,
• свинца.

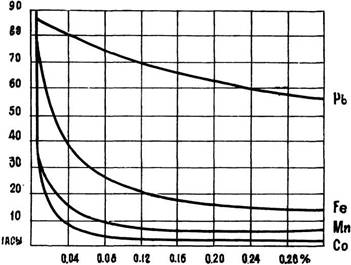

Диаграмма воздействия металлов на высыхание льняного масла Со — кобальт; М n — марганец; Р b — свинец; Fe — железо

Видим, как повышается способность к высыханию масла с увеличением (в процентах) добавки металла, растворенного в масле.Высыхание можно максимально ускорить добавлением 0,04—0,08% Со или 0,12—0,15% Мn, между тем как свинца требуется значительно больше. По достижении этого максимума дальнейшее добавление сиккатива не имеет смысла; высыхание этим не ускорим, а лишь ухудшим качество пленки.

Эффективность отдельных сиккативов зависит в первую очередь от количества содержащегося в них чистого металла:

• резинат кобальта содержит 2,3% Со,
• линолеат кобальта 6,7% Со,
• резинат марганца 7,0% Мn,
• линолеат марганца 8,5%Мn,
• резинат свинца 18,0% Рb,
• линолеат свинца 26,0% Рb.

Путем сравнения этих величин с вышеприведенной диаграммой можно рассчитать количество того или иного сиккатива, необходимое для высыхания масла в определенное количество часов. В практике мы руководствуемся правилом, что для 50 мл (что составляет приблизительный объем небольшой бутылочки) масляного связующего или разжижителя красок достаточно одной капли линолеата кобальта, чтобы краски, разбавленные этим связующим, высохли на следующий день. Если мы хотим добавить сиккатив непосредственно в краску, то одной капли кобальтового сиккатива достаточно для такого количества краски, которое соответствует содержанию тубы № 3 или № 4 в зависимости от того, имеется ли в виду быстро или медленно высыхающая краска.

Как ускорить высыхание краски

Все виды сиккативов вызывают потемнение красок, масляная пленка теряет из-за них эластичность, и живопись быстрее стареет. Поэтому мы употребляем их только в самых необходимых случаях в качестве добавок в краски, известные своим медленным высыханием (черни, краплак и асфальт), и в подмалевок, если не остается достаточно времени для его высыхания. В медленно высыхающие краски сиккатив добавляют уже на заводах при растирании, так что дальнейшее добавление является излишним.

В пастозные слои красок следует добавлять только небольшие количества сиккативов, чтобы они не вызвали максимально быстрого высыхания, так как впоследствии в результате слишком быстрого высыхания на поверхности слоя образовалась бы тоненькая пленка, которая препятствовала окислению нижних слоев, и они оставались бы полужидкими в течение недель и месяцев.

Живописная поверхность сморщилась бы и растрескалась. В этом отношении свинцовые сиккативы дают лучшие результаты, чем кобальтовые, так как они способствуют просыханию всего слоя. Это, понятно, не означает, что кобальтовый сиккатив является менее ценным; для нормального, не слишком толстого слоя красок он, наоборот, наиболее пригоден.Для технических олиф и лаков употребляют комбинированные сиккативы двух металлов, например кобальта и марганца или кобальта и свинца, для достижения интенсивнейшего высыхания, но для живописи такие комбинации не рекомендуются.

ГОСТ 1003-73

Таблица 1. Сиккативы в зависимости от рецептуры и назначения выпускают следующих марок с соответствующими кодами ОКП.

Таблица 2. Нормы сиккативов.

Таблица 3. Основные характеристики пожароопасности и токсичности растворителей и других вредных компонентов, входящих в состав сиккативов.
