Ситовой анализ
Метод ситового анализа
СИТОВЫЙ АНАЛИЗ (а. size analysis; н. Kornanalyse; ф. analyse par tamisage; и. analisis granulometriсо) — определение гранулометрического состава измельчённых материалов просеиванием через набор стандартных сит с отверстиями разных размеров. Материал крупнее 25 мм рассеивается на качающихся горизонтальных грохотах и ручных ситах, а мельче 25 мм — на лабораторных ситах с деревянной или металлической обечайкой.
Масса пробы для ситового анализа принимается в зависимости от крупности наибольшего куска в пробе, например при размере наибольшего куска (мм) от 0,1; 0,3; 0,5; 1; 3; 5 до 10, соответственно минимальная масса пробы (кг) от 0,025, 0,05, 0,1, 0,2, 0,3, 2,25 до 18.

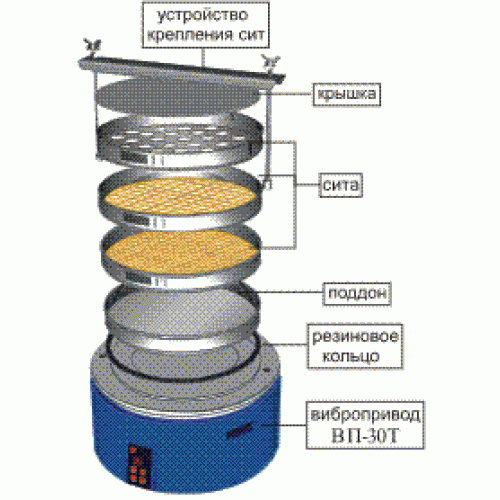

Пробы рассеиваются сухим или мокрым способом в зависимости от крупности материала и необходимой точности ситового анализа. Сита устанавливают сверху вниз от крупных размеров отверстий к мелким. Сита имеют в основном квадратные отверстия, соответствующие стандартной шкале. Пробу засыпают на верхнее сито и весь набор сит встряхивают в течение 10-30 мин. Остаток на каждом сите взвешивается с точностью до 0,01 г на техническая весах. Принимая сумму масс всех классов за 100%, определяют выход каждого класса крупности делением массы на их общую массу.
Результаты ситового анализа
Если в пробе имеется значительное количество мелкого материала или если необходима повышенная точность анализа, пробу рассеивают мокрым способом, отмывая мельчайшие частицы слабой струёй воды до тех пор, пока промывочная вода не станет прозрачной. Остаток на сите высушивают, взвешивают и по разности масс определяют количество отмытого шлама.
Для анализов очень тонких пылей применяются микросита, представляющие собой никелевую фольгу с квадратными отверстиями, расширяющимися книзу. Такие сетки изготовляются электрогальваническим и электродуговым способами или травлением. Точность размера отверстий в микроситах значительно выше, чем в тканых сетках; отклонение от номинального размера составляет 2 мкм. Изготовляются микросита с отверстиями от 5 до 100 мкм с интервалами 5 или 10 мкм. На ситах с ячейкой выше 25 мкм возможно сухое просеивание, но чаще микросита применяются для мокрого рассева. Очистка сит от материала после проведения анализа производится ультразвуком.
Таблица 1. Методы определения размеров частиц.
| Методы | Размеры определяемых частиц, мкм |
|---|---|
| Разделение (ситовый анализ): на тканевых полотнах на металлических ситах (проволочных и штампованных) | >30 >5 |
| Воздушная сепарация: гравитационная центробежная | 5 - 60 2 - 60 |
| Седиментация: В гравитационном поле (пипеточный метод, на седиментационных весах, на фотоседиментометре) В центробежном поле (на центрифуге) | 1 - 6- 0,05 - 10 |
| Счётные: Прямой (кондуктометрия) Микроскопия (оптическая) Микроскопия (электронная) | 1 - 100 1 - 100 0,004 -1 |
Таблица 2. Размеры ячеек сит по стандартам метрическим и дюймовым.
| ГОСТ, ISO мкм | ANS, ASTM меш | ГОСТ, ISO мкм | ANS, ASTM меш | ГОСТ, ISO мкм | ANS, ASTM меш |
|---|---|---|---|---|---|
| 20 | 80 | 280 | |||
| 25 | 90 | 170 | 300 (50) | ||
| 28 | 100 | 315 | |||
| 32 | 140 (106) | 355 | 45 | ||
| 36 | 112 | 400 | |||
| 400 (38) | 125 | 120 | 40 (425) | ||
| 40 | 140 | 450 | |||
| 45 | 325 | 100 (150) | 500 | 35 | |
| 50 | 160 | 560 | |||
| 270 (53) | 180 | 80 | 30 (600) | ||
| 56 | 200 | 630 | |||
| 63 | 230 | 70 (212) | 710 | 25 | |
| 71 | 224 | 800 | |||
| 270 (73) | 250 | 60 | 20 (850) |
Статьи по теме
Металлизированная краска
Настоящего золота или серебра в современных металлических печатных красках, конечно же, нет. Но они очень удачно имитируют благородные металлы, так как на треть состоят из металлических пигментов серебристого или золотистого цвета.
Толуилендиизоцианат
Толуилендиизоцианат (ТДИ) – ароматический диизоцианат, имеет 2 наиболее распространенных изомера: 2,4-ТДИ и 2,6-ТДИ.
Колориметр фотоэлектрический
Колориметр – это оптический прибор, предназначаемый для исследований концентраций содержащихся в растворах веществ.
Белый пигмент
Диоксид титана – вещество белого цвета, с температурой плавления 1870 °С, не растворим в воде и кислотах. При нагревании окрашивается в желтый цвет, исчезающий после охлаждения.
Адгезиметр
При проведении некоторых видов работ необходимо определять уровень взаимодействия определенных элементов. Важно изначально знать насколько сильно они сцепляются друг с другом, чтобы конструкции была как можно более надежной.
Цинкование металла
Для защиты от коррозии сегодня создано большое количество методов. Они направлены на то, чтобы с помощью специальных растворов или веществ на поверхности металлических изделий появлялась тонкая защитная пленка, которая препятствует попаданию на металл кислорода и продуктов, имеющихся в агрессивной среде.
Грунтовка по металлу
В современно мире существует большое количество материалов, которые используются для защиты от появления коррозии. Она покрывают металлическую поверхность тонким слоем пленки, которая не дает железу и другими видам металлов окисляться.
Характеристики герметика
В современном мире разработано большое количество вещество материалов, которые предназначены для обработки различных поверхностей. Они применяются в качестве защитных материалов или в качестве герметизирующих веществ.
