Температура стеклования

Температура стеклования

Температура стеклования - одна из основных характеристик полимерных материалов. При температуре ниже температуры стеклования полимерный материал находится в более твердом и хрупком состоянии, при превышении данной тепературы он практически скачкообразно переходит в пластичное состояние. Также при этом резко возрастает температурный коэффициент расширения (ТКР) материала.

При выборе материала желательно, чтобы температура стеклования лежала вне рабочего диапазона и диапазона температурного воздействия при изготовлении устройства, что, однако, часто обеспечить не удается.

Свойство материала скачкообразно менять свои характеристики создает большие проблемы при проектировании многослойных печатных плат повышенной надежности для бессвинцовой технлогии, поскольку нагрев платы при пайке создает условия для изменения ТКР материала и, как следствие, для создания повышенных напряжений в области металлизированных отверстий.

Температура стеклования обычно обозначается Tg.

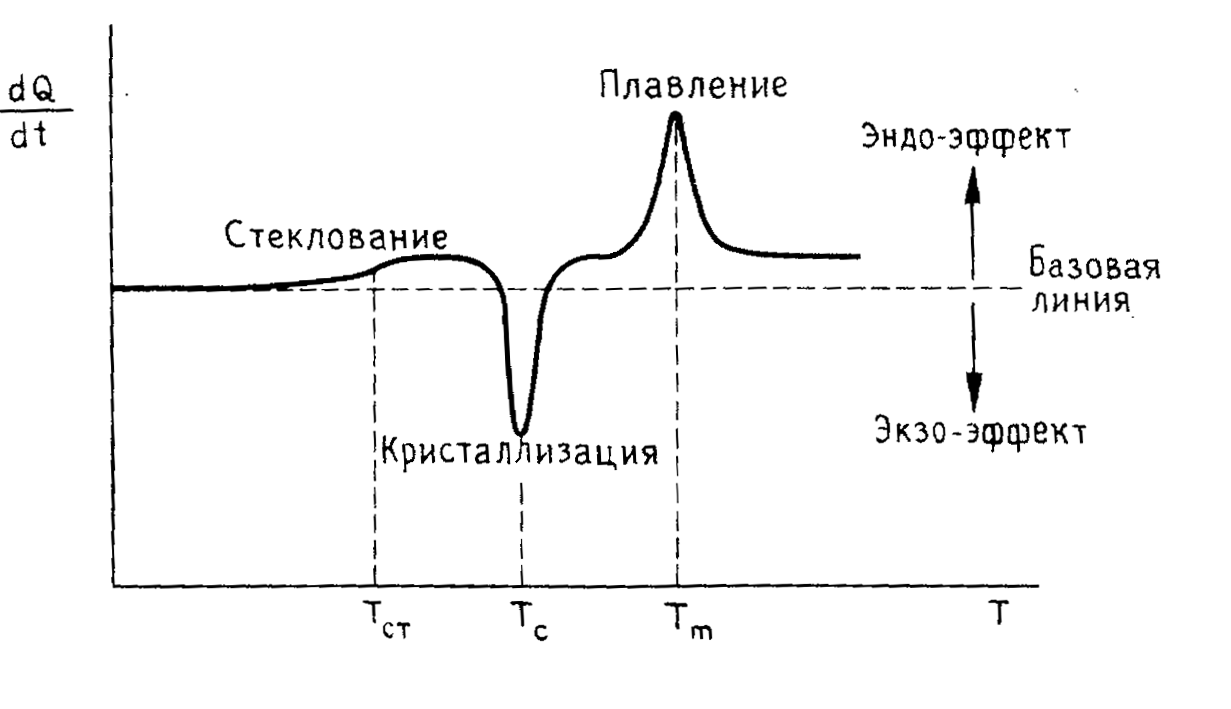

Стеклование полимеров

Точное определение температуры стеклования затруднено из-за разброса параметров материалов и применения различных методик. Так температура стеклования эпоксидных смол, применяемых для производства материала FR-4, по разным данным лежит в пределах от 110 до 190°C; типовыми значениями считаются 135...140°C для обычного материала и 175...180°C для материалов с повышенными характеристиками. Поэтому при выборе материала необходимо обращать внимание на характеристики конкретной марки.

Таблица 1. Температура начала стеклования (темперавтура начала расплавления)

Температура стеклования полимеров

Ниже приводятся температуры стеклования некоторых полимеров (источник: Л. Нильсен, Механические свойства полимеров и полимерных композиций, перевод П. Г. Бабаевского, М. - Изд. "Химия", 1978 г.):

Таблица 2. Cтеклование полимеров

*В скобках указаны значения, реже встречающиеся в литературе.
