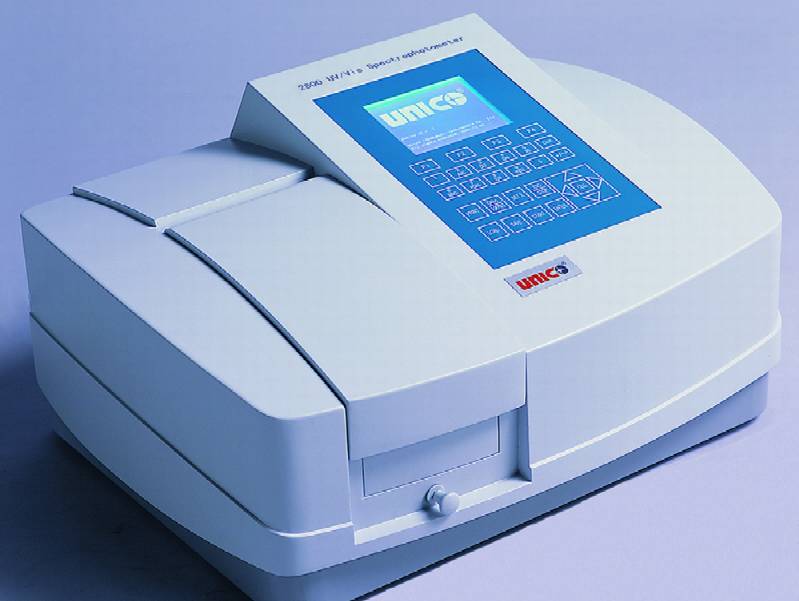

Спектрофотометр - принцип работы

Цвет является ощущением, что возникает в человеческом мозге из-за цветового стимула (лучистая энергия, которая проникает в человеческий орган зрения). Но бывают ситуации, когда цвет необходимо измерить.

Электронный оптический аппарат, которым измеряют цвет называется спектрофотометр. С его помощью измеряют величину излучения в нужной области видимого спектра.Данный прибор более точен по сравнению с колориметром. Образец для измерения может иметь вид жидкости, твердого тела, пасты, гранул, пленки либо порошка.

Он пропускает либо отражает падающий на него свет от источника освещения.

Измерение спектрофотометром происходит следующим образом: встроенная лампа (источник освещения) излучает измерительный свет, он отражается от образца, призмы (либо дифракционные решетки) разделяют его на части, каждая часть имеет свою полосу пропускания (обычно это 10 нанометров). Свет от каждой из этих частей попадает на фоточувствительный элемент. Матрица этих элементов выдаст все данные об энергетическом распределении по отраженному, поглощенному либо пропущенному образцом излучаемому спектру. Как итог получается коэффициент отражения либо пропускания, он выражается в процентах.

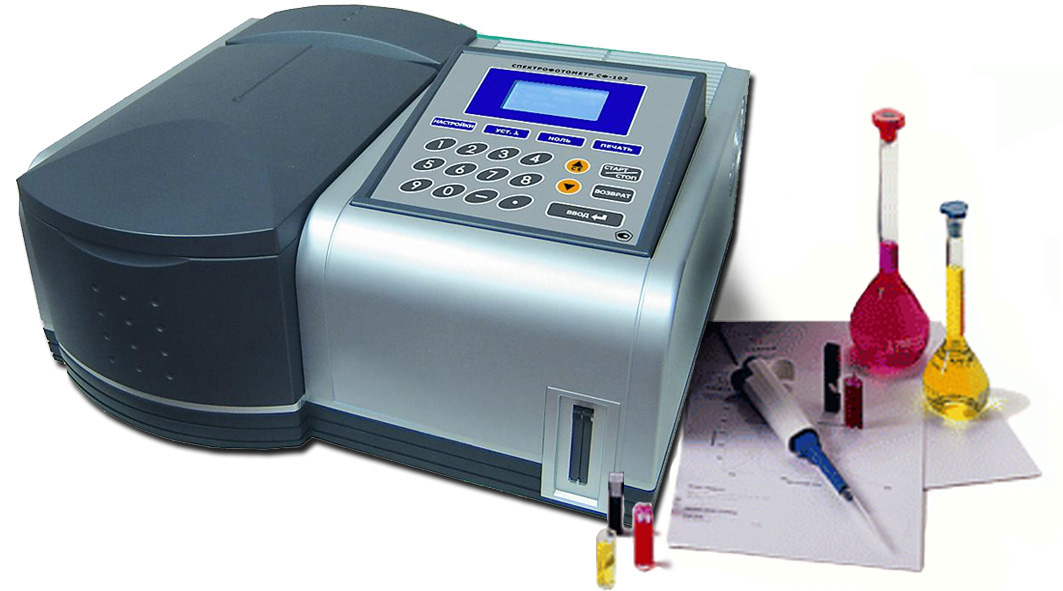

Характеристики спектрофотометров

Характеристики спектрофотометровСпектрофотометры обладают целым набором технических параметров, которые влияют на выбор модели прибора. Даже конструкцию спектрофотометра определяет область его применения.

Выбирая спектрофотометр, нужно узнать, какой источник излучения указан в документации.

Данный параметр обозначается заглавной буквой латинского алфавита:

  • свет от электрической лампочки со световой температурой, равной 2856 Кельвинам (A);
  • свет солнца, но не прямой, со световой температурой, равной 6774 Кельвинам (C);
  • естественное (дневное освещение) со световой температурой, равной 5000 Кельвинам (D);
  • естественное (дневное освещение) со световой температурой, равной 6500 Кельвинам (D65).

Диаметр площади для измерения цвета также имеет большое значение. Если предстоит проводить измерение цвета гранул, порошка, искусственных камней либо поверхностей с неоднородным окрашиванием, то нужен прибор с большой апертурой, чтобы была хорошая сходимость итогов измерения. Однако иногда возникает необходимость и в небольшом диаметре площади для измерения цвета.

Важными параметрами спектрофотометра являются повторяемость и воспроизводимость итогов измерения.

  • Воспроизводимость определяется близостью итогов измерения одного объекта одинаковыми методами и правилами одного документа с использованием разного оборудования и различными лаборантами в различные отрезки времени и в разных лабораториях.
  • Повторяемость определяется близостью итогов измерения одного объекта одинаковыми методами и правилами одного документа с применением одного оборудования в одной лаборатории одним лаборантом.

Приборы спектрофотометры подразделяются на несколько категорий:

  1. Если нужны точный анализ цвета, испытания и аттестация сырьевых материалов, то применяют стационарные приборы (для исследований, измерения степени пропускания прозрачных предметов и белизны предмета с ультрафиолетовыми компонентами). Они обладают хорошей прочностью конструкции, большой измерительной головкой и большим измерительным отверстием. В них расширены возможности измерения цвета (можно измерять и на отражение, и на пропускание).
  2. Спектрофотометры портативной конфигурации дают возможность измерить цвет в режиме реального времени и на любом этапе производственного процесса. Такие приборы легкие и очень удобные, их можно транспортировать. У них есть не только измерительная головка, но и мощная система микропроцессоров для анализирования информации, полученной во время измерения. Все результаты измерений выводятся жидкокристаллический экран прибора, а в памяти, которая встроена в прибор, можно сохранить большое число данных и допустимые критерии. Эти спектрофотометры функционируют и отдельно от компьютера. Их оснащают угловой, сферической либо многоугловой геометрией измерений.

Таблица. Операции и средства поверки спектрофотометров инфракрасных согласно ГОСТ 8.657-2009.

Наименование операцииНомер пункта стандартаНаименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, устанавливающего технические требования и (или) метрологические и основные технические характеристики средства поверки
Внешний осмотр 7.1 -
Опробование 7.2 Пленка полистирола толщиной 0,025...0,070 мм по ГОСТ 20282
Определение разрешающей способности 7.3 Газовая кювета, заполненная аммиаком под давлением 4·103 Па, с длиной поглощающего слоя 100 мм из набора поверочных средств для инфракрасных спектрофотометров НПС-ИКС; пары воды в атмосфере
Определение погрешности градуировки шкалы волновых чисел 7.4 Эталонные средства измерений 2-го разряда по рекомендации (стандартные образцы): пленка полистирола толщиной 0,025…0,070 мм или кюветы, заполненные инденом, с поглощающим слоем толщиной 0,1 и 0,025 мм, или кювета, наполненная аммиаком под давлением 4·103 Па, с длиной поглощающего слоя 100 мм, или диоксид углерода и пары воды в атмосфере (характеристики спектров приведены в приложениях А и Б). Лупа с десятикратным увеличением по ГОСТ 25706
Определение уровня мешающего излучения 7.5 Фотометрический секторный диск с коэффициентом пропускания 10% из эталонного средства измерений ПКС-731. Фильтры из набора поверочных средств для инфракрасных спектрофотометров НПС-ИКС по приложению В
Определение абсолютной основной погрешности спектрофотометра 7.6 Фотометрические секторные диски с коэффициентами пропускания 10%, 20%, 30%, 40%, 50%, 60%, 70%, 80% и 90% из эталонного средства измерений ПКС-731. Предел допускаемой погрешности измерений коэффициентов пропускания - не более 0,3%

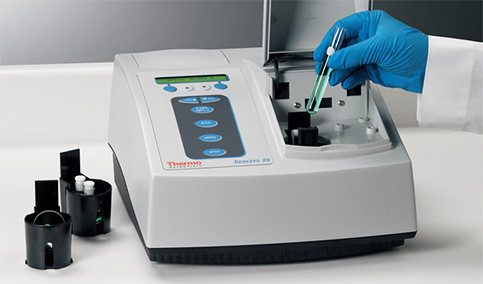

Измерение спектрофотометром

Измерение спектрофотометромПри выборе спектрофотометра, помимо других технических параметров, необходимо обратить внимание и на геометрию измерения (первое значение – это освещение образца, второе значение – отраженный световой поток). Геометрия измерения определяет, как образец освещен и как наблюдается. Существует несколько геометрий освещения, чтобы измерять спектр отраженного сигнала, которые установлены на заседании комиссии по вопросам освещения, членами которой являются специалистами из разных стран.

Есть несколько измерительных геометрий:

  • 45/0 – образец освещен пучками света (единичным пучком), их оси с нормалью к образцовой поверхности создают угол в 45 градусов. Направление наблюдения и нормаль к образцовой поверхности создают угол в 10 градусов. А угол, образованный осью освещения пучка и одним из его лучиков, равен 5 градусам. Эти параметры соблюдаются и в пучке наблюдения.
  • 0/45 – образец освещен пучком света, его ось с нормалью к образцовой поверхности создают угол в 10 градусов. Образец наблюдают под углом в 45 градусов к его нормали. А угол, образованный осью пучка освещения и одним из его лучиков, равен 5 градусам. Эти параметры соблюдаются и в пучке наблюдения.
  • D/0 – образец освещен диффузно интегрирующей сферой (любой диаметр). Нормаль к образцовой поверхности и ось пучка наблюдения создают угол, равный 10 градусам. Угол, образованный осью наблюдаемого пучка и одним из его лучиков, равен 5 градусам.
  • 0/D – образец освещен пучком света, его ось с нормалью к образцовой поверхности создают угол 10 градусов. Световой поток отражается и собирается интегрирующей сферой. Угол, образованный осью освещаемого пучка и одним из его лучиков, равен 5 градусам.

Сейчас применяют модели спектрофотометров, имеющие измерительную геометрию, обозначаемую 45/0 и D/0.

Измерение спектрофотометром ручнымПриборы, чья измерительная геометрия обозначена 45/0, являются дешевыми и портативными. Их применяют, контролируя цвет и измеряя шкалу теста (создание ICC профилей). Сначала они обладали одним световым источником, а потом появились спектрофотометры с симметричными световыми источниками (их два).

Специалисты заметили, что в цветах образцов, освещаемых с различных сторон, есть весьма заметные отличия.

Чтобы эти различия усреднить, начали применять спектрофотометры со световыми источниками в виде колец (геометрия измерения 45/0:c). Однако их нельзя использовать для металлизированных и глянцевых образцов (свет отражается зеркально, измерения обладают большой погрешностью).

Приборы, чья геометрия измерения D/0, лишены таких ограничений, а образец имеет диффузное освещение. В них зеркальную составляющую исключают, размещая приемник света под углом, равным 8 градусам, к нормали, и размещая ловушку блеска (она включает либо выключает зеркальный компонент) напротив.

Когда свет не падает на образцовую поверхность под углом 8 градусов из-за ловушки блеска, то он не отразится зеркально, а будет лишь диффузный свет отраженного потока. Получается измерительная геометрия, которую принято обозначать D/8. Зеркальную ловушку в закрытом виде (включение зеркального компонента) обозначают как D/8:i. Зеркальную ловушку в открытом виде (исключение зеркального компонента) обозначают как D/8:e.

Существуют предметы, окрашенные в особые цвета (вкрапления из металла либо жемчужные пигменты), чтобы они выделялись на общем фоне похожих предметов. И дать визуальную оценку таким предмета при помощи спектрофотометров с угловой либо со сферической геометрией становится затруднительно. Поэтому используют приборы с многоугловой геометрией (объект подсвечивается под углом 45 градусов, а измерение выполняется под незеркальным углом 15 градусов, 25 градусов, 45 градусов, 75 градусов и 110 градусов).

Работа спектрофотометра

Работа спектрофотометраСпектрофотометры различают по точности измерения и по техническим возможностям. Типы спектрофотометров определяются задачами цветового управления. К примеру, когда нужно измерить образцы с флуоресцентными колорантами либо с оптическим отбеливателем, тогда нужно применить прибор, геометрия измерения которого сферическая, источник освещения импульсный и есть устройство калибровки ультрафиолетовой составляющей в спектре излучения спектрофотометра.

Чтобы измерять образцы на пропускание (жидкость либо пленочка), нужно применять прибор, геометрия измерения которого сферическая и есть возможность измерять пропускание света (общее либо направленное).

Когда спектрофотометр нужен только для контролирования цвета (не нужен расчет рецепта цветов), то возможно применять прибор с угловой геометрией (45/0 либо 0/45). Но, когда важно контролировать цвет и рассчитывать цветовой рецепт, то обязательно нужен прибор, геометрия цвета которого сферическая (D/8).

Специалисты маркетинга применяют спектрофотометры, чтобы оценивать качество цвета товара и упаковки, а также для описания в количественном эквиваленте впечатлений людей, которые появляются благодаря органам зрения. Спектрофотометры используют, чтобы измерять численные различия в цвете эталона и образца товара, и чтобы создавать рецепты красок.

Используют спектрофотометры при изготовлении пищевых продуктов, чтобы определять цвет готового изделия, которую будут употреблять в пищу.

Данные приборы необходимы и на предприятиях, выпускающих пластмассы, ткани, лакокрасочные материалы, косметическую продукцию.

Таким образом, можно сделать вывод о том, что: спектрофотометры могут различаться конфигурацией и измерительной геометрией. От области применения зависит выбор типа прибора.
