Спектрофотометрический метод

Содержание статьи


На способности поглощения молекулами и атомами излучения, имеющего электромагнитную природу, базируется спектрофотометрический метод.

Спектрофотометрический метод анализа


Спектрофотометрический методМолекулы, имеющие одинаковую связь и образующие одну группу, в ИФ области выдают полосы поглощения соответствующей характеристической частоты. Данные характеристические частоты помогают определить по получаемому спектру имеющиеся в исследуемой взвеси наличие искомых групп атомов или молекул.

Делят спектрофотометрию: на молекулярную, когда искомое вещество молекулярная структура, и атомную. В зависимости от длин волн, которые способен различить прибор, и веществ, которые надо будет определять, выбираются спектрофотометры.

Для внесения поправок на законы преломления и рассеяния в некоторых устройствах, проводят измерение взвеси (раствор с исследуемым веществом) и раствора. Когда луч света проходит через взвесь, то в зависимости от поглощающих свойств вещества, происходит его ослабление. Интенсивность ослабления луча имеет зависимость от содержания вещества во взвеси. Более точная зависимость определяется у Бугера-Ламберта-Бера (БЛБ), закон «вещество его толщина – от ослабления линии энергии».

Спектрофотометрическое определение фигурирует во многих областях для разных задач:

  • подтверждает подлинность заявленного элемента/продукта,
  • определяет доброкачественность изготовленного препарата,
  • с его помощью находят радиоактивные элементы в водоемах,
  • количественно оценивает, сколько разных веществ находится во взвеси,
  • различать химические элементы во взвеси.

Применяется в биологических и геологических лабораториях, в целях радиационной безопасности (на АЭС, институтах и т.д.), промышленностях, где требуется знать химический состав продуктов и материалов.

Математическое описание спектрофотометрического метода

Введем понятие коэффициента пропускания Т.

I – интенсивность световой энергии, прошедшей через взвесь,

I0 – через раствор.

Для определения концентрации искомых веществ, спектрофотометры используют оптическую плотность, которая находится как D=-lоg10(T).

Количественно отыскивается концентрация посредством закона БЛБ:

I=I0*10-εlc

С помощью элементарных преобразований легко можно получить, что lоg10(T)=ε*l*c или D= ε*l*c.

Обозначения переменных представлены ниже в ограничениях данного закона.

Если в раствор вводят несколько исследуемых элементов, то метод применим и в этом случае. Каждый элемент будет давать свой вклад в общую оптическую плотность по закону сложения:

D=D1+D2+…+Dk.

Закон Бугера Ламберта Бера определяет, что оптическая плотность, линейно связана с концентрацией, а ее график выходит из начала координат. В реальности линейность не всегда наблюдается.

Закон Бугера Ламберта Бера

Чтобы закон полностью выполнялся, должны соблюдаться следующие условия:

  1. Излучение должно быть монохроматическим, т.е. длина волны должна быть одинаковой, ей будут просвечивать раствор и взвесь.
  2. Молярный коэффициент поглощения (ε) зависит от преломляющих свойств сред – как взвеси, так и раствора. Если преломление во взвеси сильнее, то линейный закон не применим. Чем больше коэффициент ε, тем более чувствительным будет метод в данном определении.
  3. Во время измерений должна быть постоянная температура окружающей среды. Допустимо изменение только в пределах пары градусов.
  4. Применяться должен только параллельный пучок света.
  5. В процессе измерения спектрофотометром концентрация (с) анализируемого вещества не должна меняться вследствие изменения природы исследуемого вещества. Например, во взвеси не должны молекулы переходить в ионы, в результате диссоциации или кислотно-основной реакции.
  6. Стараться избегать возбуждения электронов в атоме (иногда такой способ тоже применяют для анализа, но в классическом применении его избегают), то есть не облучать атомы энергией свыше шестидесяти килоджоулей.
  7. Свет должен проходить одинаковый путь (l) при измерении раствора и взвеси.
  8. В качестве раствора часто применяют дистиллированную воду.

Ограничения спектрофотометрического метода

  1. Преимущества спектрофотометрического методаИнтенсивнее поглощаются те энергии (длина волны), которые соответствуют энергетическим уровням возбуждения внутренних переходов атомов и молекул: тогда молярный коэффициент поглощения максимален.
  2. Метод плохо работает для смеси газов.
  3. Ограничения закона БЛБ.

Преимущества спектрофотометрического метода

  1. Хорошо подходит для определения состава инертных газов.
  2. Работает с низкими концентрациями – различает элементы, если их немного во взвеси.
  3. Можно добиться расширенной неопределенности на уровне 0,5-1,%.
  4. Применим как для высокого, так и для низкого содержания вещества в растворе.
  5. Применим для примесей, ввиду закона сложения.
  6. Быстрота определения (если не считать подготовку растворов).
  7. Простота.

Техническая часть спектрофотометрического метода

Техническая часть спектрофотометрического методаСпектрофотометрическое исследование требовательно относится к подготовке растворов, как окрашенных, так и чистых. Для того чтобы производить измерения спектров, используют спектрофотометр и фотоколориметр, в которые помещают исследуемые растворы.

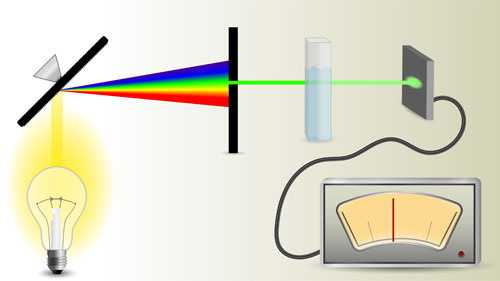

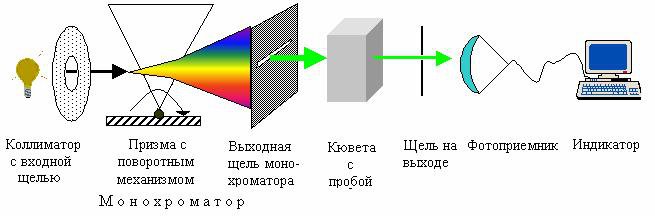

Основные части спектрофотометра:

  1. источник излучения,
  2. монохроматор (если источник света не может дать монохроматический луч),
  3. кювета, в которую размещаются растворы и взвеси,
  4. измерительный прибор.

Основные части расширяются: 1 призмами, зеркалами и линзами, чтобы добиваться параллельности света, 2 клиньями и диафрагмами, которые выравнивают интенсивность световых лучей.

Получить монохроматический свет можно следующими источниками света:

  • непрямым солнечным светом,
  • галогенными лампами,
  • лазером,
  • штифтом Нернста,
  • лампой накаливания,
  • глобар штифт,
  • флуоресцентным излучением.

Спектрофотометрическое измерение, как описано выше, требует подбора нужной оптической линии. Для изготовления штифта Нернста (шН) применяют оксиды редкоземельных Me, которые плотно спрессовывают между собой в столбец. Глобар (Г) получают спрессовыванием в столб, карбида кремния. Когда через них пропускают ток, то они выдают световое излучения с соответствующими длинами волн: шН – от 1,6 до 2,0 мкм или от 5,6 до 6,0 мкм; Г – от 2 до 16 мкм.

Монохромизаторы – это те устройства, которые создают стабильную волну. В качестве начинки монохромизаторов используют светофильтры и призмы.

Разделяют светофильтры на:

  1. Абсорбционные
  2. Интерференционные
  3. Интерференционно-поляризационные

Для изготовления светофильтров и кюветов чаще всего используют кварц и стекло.

В качестве приемников интенсивности световых лучей или рецепторов используют фото-умножители и фотоэлементы. Характеризуют рецепторы по двум свойствам: спектральная и интегральная чувствительность. Первая характеристика – умение различать разные оптические линии, интегральная чувствительность – умение реагировать на сплошной поток света.

Для измерений в области ИК, излучения используют термоэлементы, которые делают из термо-ЭДС или термопары, и болометр. Последний изменяет сопротивление материала при воздействии на него температурой: термоэлемент встроен в мостовую схему, инфракрасное излучение вызывает нагревание этого элемента и разбаланс моста.

Спектрофотометрический анализ включает в себя построение градуировочной характеристики по известным образцам, чтобы вывести зависимость C=f(D), соотнесение полученных результатов в последующем. Когда градуировочная характеристика определена, то порядок измерения такой: 1 раствор (является основой при измерениях) - его измерение, 2 добавление в раствор исследуемого вещества,3 добавление красителя. В этом случае, степень окраски взвеси должна прямо зависеть, от концентрации исследуемого вещества, 4 измерение в спектрофотометре окрашенного раствора. Иногда в спектрофотометр вбиты соответствующие базы, и тогда метод не требует градуировочных образцов.

Спектрофотометрический метод анализа

Производная спектрофотометрия

При этой разновидности метода, используют две разные линии света, для измерения взвеси. Лучи близко расположены друг к другу по спектру, формируются светофильтрами, которые встроены в прибор. Данное устройство может определить концентрацию разных веществ в одном растворе. По сравнению со спектрофотометрами цена на фотоколориметры не высока (спектрофотометр СФ-2000-02 стоит 192 000 руб., а фотоколориметр КФК-5М 55 000 руб.), а точность достаточна, для проведения большинства анализов.

Современные спектрофотометры позволяют менять величину кювета, что увеличивает возможности анализа, некоторые производят анализ всего за несколько секунд.

Таблица. УФ-видимая производная спектрометрия ионов металлов.

Вещества (катионы)АвторГодd nПримечания
Be, Mg Salinas 1987 1 Органический комплекс
Be Zhu 1989 3 В бериле
Bi Morelli 1982 1, 2 Комплекс с тиобарбитуровой кислотой; Cu наличие
Bi, Pb Li 1986 4 Следы в Sn
Ca Chen 1986 4 Органический комплекс
Ca Jimenez 1990 В крови и моче
Ge Wang 1987 Следы в минералах
Mg Salinas 1986 1 Органический комплекс
Pb (Zn, Cd) Li 1989 3 В поверхностно-активных веществах
S Niu 1985 <   Косвенное определение в кластерных соединениях
Au, Pd, Pt Kuroda 1990 1 Хлорокомплексы
Cd, Zn Talsky 1981 5 Смеси
Cd, Zn, (Pb) Li 1989 3 В поверхностно-активных веществах
Co Singh 1984 2 В осажденных концентрациях
Co Spitsin 1985 В сплавах
Co, Cu Bermejo-Barrera 1985 <  td=""> Комплекс
ЭДТА
Co Odashima 1986 <  td=""> Органический комплекс;
следы
Co Jyothi 1987 > 2 Комплексы с красителями
Co, Fe Jiang 1988 <  td=""> В Ni
Co, Ni Murillo 1988 1 Совместное определение
Co, V Jimenez 1989 2 В сталях
Cr(III) Shijo 1986 2 Органический комплекс
Cr, Mn Zhen 1986 В Cr сталях
Cr, Mn Iyer 1986 Совместное определение; в сталях
Cu Ishii 1980 2, 4 Органический комплекс
Cu, Fе(III) Morelli 1983 1, 2 Органический комплекс
Cu, Co Bermejo-Bantra 1985 Комплекс
ЭДТА
Cu, Zn Li 1987 Органический комплекс
Cu, Zn Wei 1989 4 Органический комплекс в воде; редко-земельные элементы
Fe(II), Fe(III) Talsky 1982 4 Прямое определение
Fe(III), Co, Ni Talsky 1982 4 Прямое и совместное определение
Fe Singh 1983 2 Hg концентраты
Fe(III), Cu Morelli 1983 1, 2 Органический комплекс
Fe(III) Bermejo-Barrera 1984 Комплекс
ЭДТА
Fe(II), Fe(III) Haubensak 1985 4 Прямое определение
Fe(III), Co, Ni Haubensak 1985 4 Прямое совместное определение
Fe(III) Bermejo-Barrera 1986 Комплекс
ЭДТА
Fe Odashima 1986 Органический комплекс;
следы
Fe Ishii 1986 2 Органический комплекс
Fe(III), Bi Bermejo-Barrera 1987 <  td=""> Комплекс
ЭДТА
Fe, Nd, Pr Ren 1987 3 В Nd-Fe-сплавах
Fe,Co Jiang 1988 <  td=""> В Ni
Fe(III) Mori 1989 3 Органический комплекс
Hg(II) Griffiths 1979 2, 4 <  td="">
Hg Medilina 1986 Органический комплекс
Hg Sharma 1989 В пестицидах
In Shanna 1986 >2 Органический комплекс
Mn, Cr Zhen 1986 В Cr- сталях
Mn, Cr Jyes 1986 Совместное определение
в сталях
Mn Lin 1987 Следы
Mn Kus 1989 4 В Ni
Mo Qu 1985 1 Органический комплекс в рудах и минералах
Mo Hernandez-Mendez 1987 3 Комплексы красителей
Mo, Ti, V Suzuki 1987 1 Пероксо комплексы в смесях
Nb Wang 1988 <  td=""> В минералах
Ni Ishii 1982 2 Концентрация в нг× мл–1
Ni, Co, Fe(III) Talsky 1982 4 Прямое
совместное определение
Ni, Co, Fe(III) Haubensak 1985 4 Прямое
совместное определение
Ni Malinowska 1986 Органический коплекс
Ni Wang 1986 В Co-минералах
Ni, Co Murillo 1988 1 Совместное определение
Os(VIII), Pd(II) Morelli 1985 2 Смеси
Pd(II), Ru(III) Morelli 1983 2 В смесях
Pd, Pt Qu 1984 1 Совместное определение
в рудах
Pd(II), Os(VIII) Morelli 1985 2 Смеси
Pd, Pt Kus 1987 5 Дитизонаты
Pd, Pt Mai 1987 Cовместное определение
Pd, Pt, Au Kuroda 1990 1 Хлорокомплексы
Rh(III) Shijo 1988 2 Органический комплекс
Ru(III), Pd(II) Morelli 1983 2 Смеси
Ru(III) Shijo 1987 2 Органический комплекс
Sc Li 1986 Сложные красители
Sc Li 1988 3 В сплавах
Ta Kvaratskheli 1990 1 В присутствии Nb
Ti, V, Mo Suzuki 1987 1 Пероксокомплексы смеси
V, Co Jimenez 1989 2 В сталях
Zn, Cd Talsky 1981 5 Дитизонаты; смеси
Zn, Cd Talsky 1982 5 Дитизонаты; в смесях
Zn, Cu Li 1987 Органический комплекс
Zn, Cd, Pb Li 1989 3 В поверхностно-активных веществах
Zn, Cu Wei 1989 4 Органический комплекс
Zr Wang 1986 1 В Ag-Pd сплавах
Ионы металлов Edwards 1985 В гумусовых веществах
Редкоземельные элементы Shibata 1973 1 <   td="">
Редкоземельные элементы Zhang 1986 > 2 Органический комплекс
Ce, Er Poro 1972 1 Органический комплекс
Ce,Tb Mishchenko 1987 <  td="">
Eu, Sm Kucher 1983 В смесях
Eu, La Rao 1986 >2 Совместное определение
Gd Lepine 1986 2 В нитратах
Gd Alexandrova 1988 <  td="">
Gd Yan 1989 4 В солях редкоземельных элементов
Ho Cottrell 1980 2 <  td="">
La, Eu Rao 1986 > 2 Совместное определение
Nd Hernandez-Mendez 1987 > 2 Органический комплекс
Nd, Tm Garcia Sanchez 1987 Смеси
Nd Hernandez-Mendez 1988 > 2 В стеклах
Ho, Nd, Sm, Er, Li 1989 3 <  td="">
Eu, Pr, Nd, Sm, Eu, Alexandrova 1982 EDTA-комплекс
Dy, Ho, Er, Тm Ren 1985 >2 Смеси редко земельных элементов
Pr, Nd, Dy, Тm Pr, Nd, Sm, Eu, Alexandrova 1987 В смесях
Ho, Er Bai 1987 EDTA-комплекс
Pr, Nd, Eu, Ho, Er, Tm Chen 1987 2 Органические комплексы
Pr Sukumar 1988 3 Следы в Al
Sm Bhagarathy 1988 3 Сложные красители
Tm, Nd Garcia Sanchez 1987 Смеси
U(IV) Perfil'ev 1984 Органический комплекс
(UO2)2+ Perfil'ev 1986 Органический комплекс
(UO2)2+ Skujins 1986 2 <  td="">
U Kvaratskheli 1988 1 Th присутствует
Th, U Kuroda 1990 2 Мышьяк азокомплекс
