Дефекты лакокрасочных покрытий
Все, кто когда-либо занимался ремонтом или просто покраской каких-то поверхностей, сталкивались с тем, что со временем окрашенная поверхность изменяет цвет, глянец, а то и покрывается трещинами или начинает шелушиться. В этой статье мы постараемся дать определения различным дефектам ЛКП (лакокрасочных покрытий), попробуем установить причины, по которым эти дефекты могут возникнуть, а также опишем пути их устранения.
Виды дефектов лакокрасочных покрытий

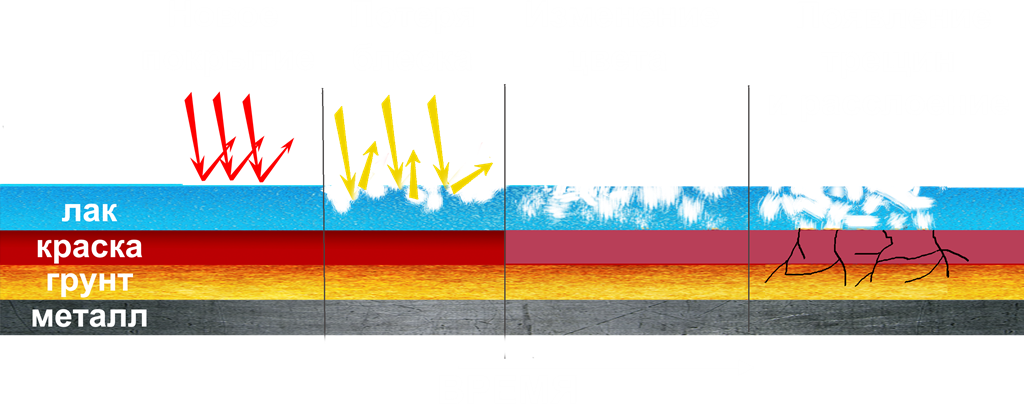

К возникновению дефектов лакокрасочного покрытия могут приводить различные причины – нарушение технологического процесса при окрашивании, несоблюдение температурного режима, неправильная обработка окрашиваемой поверхности и так далее. А на лакокрасочное покрытие автомобилей свое негативное воздействие оказывают еще и такие факторы, как камни, химические реагенты, да, в конце концов, просто экскременты птиц. В зависимости от всех этих факторов могут появляться ниже описанные дефекты.
Кожура апельсина или шагрень
На поверхности покрытия появляются углубления, сходные по виду с кожурой апельсина. Этот дефект мог возникнуть при несоблюдении температурного режима при окрашивании, либо при использовании покрасочных материалов неправильной консистенции (превышение вязкости), либо, если температура лакокрасочных материалов была ниже + 15. Для устранения необходимо произвести зачистку поверхности с дефектом при помощи абразивных инструментов, либо наждачной бумаги, а затем перекрасить, не нарушая технологический процесс, то есть температурный режим.

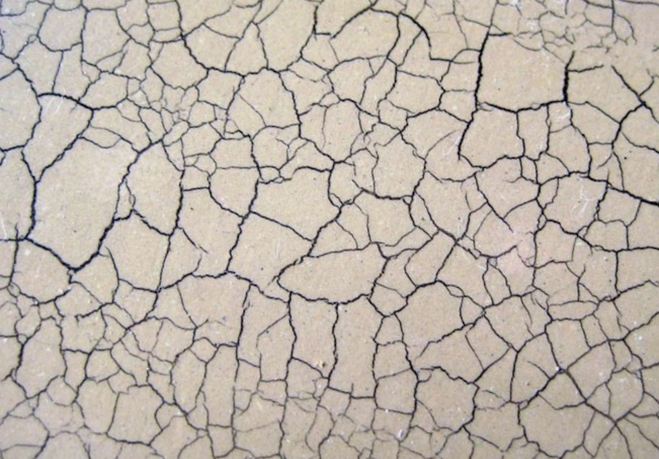

Паутинка
Появление на окрашенной поверхности мелких трещин, похожих на паутину. В этом случае так же возможно нарушение температурного режима при просушивании, возможно, что сушка производилась при непосредственном воздействии солнечных лучей, а также при подготовке поверхности мог быть нарушен технологический процесс. Этот дефект устраняется так же при помощи наждачной бумаги с мелким зерном. Затем окрашивание производится снова. Не забудьте удалить пыль после шлифовки.

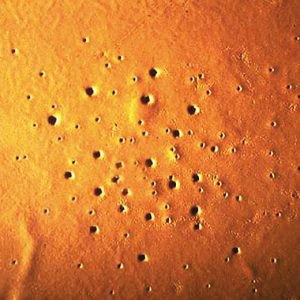

Появление кратеров
Наличие небольших отверстий, как от прокола иглой. Могло произойти нарушение технологии при подготовке поверхности к покраске. Возможно, что на поверхности остались мелкие посторонние частицы, например, пыль. Так же такой дефект может появиться, если при перемешивании краски на ее поверхности образовалась пена. Для устранения дефекта придется в местах появления кратеров полностью снимать лакокрасочное покрытие и наносить заново, убедившись в чистоте поверхности и в отсутствии пены на поверхности краски.
Появление морщин
При высыхании становятся видны складки на окрашенной поверхности. Это может произойти при наложении слишком большого слоя лакокрасочного покрытия, либо, если работы по окрашиванию производились при ярком солнечном свете и окрашиваемая поверхность была сильно нагрета. Так же этот дефект может проявляться, если краска была недостаточно разбавлена. Для исправления этого дефекта убираем появившиеся морщины при помощи мелкозернистой наждачной бумаги, а затем заново наносим лакокрасочное покрытие. Не стоит забывать о толщине покрытия.
Образование наплывов
На вертикально окрашенной поверхности в процессе высыхания становятся видны волнообразные неровности. В этом случае, так же возможно нанесение чрезмерно большого слоя краски или краска была излишне разбавлена. Так же, при проведении работ при помощи распылителя, возможно нарушение технологического процесса - не правильно выбран угол окрашивания. Наплывы удаляются при помощи наждачной мелкозернистой бумаги, а затем наносится новый тонкий слой лакокрасочного покрытия.
Отслоение
Название дефекта говорит само за себя. Происходит отслоение верхнего слоя краски. И опять же скорее всего произошло нарушение технологического процесса - возможно краску наносили на неподготовленную поверхность с остатками другой краски или произошло не сочетание краски с предварительно нанесенной шпатлевкой. Устранение этого дефекта необходимо полностью удалить нанесенное покрытие и заново нанести шпатлевку (если необходимо), грунтование, а затем нанесение лакокрасочного покрытия.
Лак может помутнеть
Если поверхность покрывалась лаком, возможно появление еще и такого дефекта. Здесь тоже несколько вариантов образования этого дефекта - нарушение температурного режима при просушивании.
Температура не должна понижаться ниже + 18 градусов и повышаться выше + 40 градусов. Еще вариант - лак может помутнеть, если его нанести на еще не высохший первый слой.
Если помещение, в котором производилось покрытие лаком проветривалось холодным воздухом - лак тоже может помутнеть. Ну и опять же - нанесение чрезмерно толстого слоя лака, так же может стать причиной помутнения. Поможет полное удаление покрытия и нанесение нового с соблюдением всех технологических процессов и температурного режима.
Видео. Дефекты лакокрасочных покрытий.
Правила нанесения лакокрасочных покрытий
Перед началом работ по нанесению лакокрасочного покрытия очень важен правильный выбор этого покрытия. Все будет зависеть от того, какие именно поверхности вы собираетесь красить и каким внешним воздействиям они будут подвергаться. От правильного выбора покрытия будут зависеть срок службы окрашенной поверхности и ее внешний вид.
Требования, которые в настоящее время предъявляются к лакокрасочным покрытиям включают в себя множество пунктов. Например, покрытие должно иметь высокое сцепление с поверхностью, высокую сопротивляемость различным температурным воздействиям, водонепроницаемость и устойчивость к различным химикатам.
Важна так же устойчивость лакокрасочного покрытия к механическим воздействиям. И все же, как сказано выше, для каждого материала необходимо подбирать свое лакокрасочное покрытие.
Не следует забывать, так же, о правильном выборе грунтовки. Здесь тоже все зависит от материала, который вы собираетесь обрабатывать. Будет ли это бетон, дерево или металл - с учетом этого и подбирается грунтовка. Далее, необходимо понимать, что на грунтовку будет ложиться какое-то лакокрасочное покрытие.
Исходя из этого и нужно выбирать, какая будет грунтовка:
- масляная,
- акриловая,
- минеральная
- или какая-либо другая.
Ваше лакокрасочное покрытие должно по своей основе совпадать с основой грунтовки для наилучшего взаимодействия.
Теперь немного поговорим о видах грунтовок и о поверхностях, для которых они предназначены. Сразу оговоримся, что грунтовки можно разделить на такие, которые способствуют наилучшему сцеплению с покрытием (адгезионные) и на укрепляющие, то есть способствующие наилучшей связке материала основания.
Итак, для поверхностей из кирпича, бетона, дерева, а также для поверхностей, покрытых различного вида штукатурками лучше всего подойдет грунтовка на минеральной или акриловой основе с глубоким проникновением.
Такая грунтовка должна обеспечить отличное уплотнение материала основания и сделает его более прочным.
Грунтовка на алкидной основе отлично подойдет для металлических поверхностей, так как предотвращает появление ржавчина, но и для деревянных поверхностей она тоже вполне сгодится, так как способна проникать в самые мелкие трещины и улучшить сцепление с наносимым лакокрасочным покрытием.
При обработке деревянных поверхностей не стоит забывать и о различных биологических факторах, которые могут повлиять на разрушение или гниение дерева.
К этим факторам можно отнести:
- различные грибки,
- мелких грызунов,
- насекомых.
Для того, чтобы оградить деревянные поверхности от всего вышеперечисленного существует огромное количество различных составов для пропитки древесины. Существуют так же специальные составы для обработки дерева, с целью защиты его от огня, так называемые антипирены.
Существуют еще и грунтовки на кварцевой основе. Она способствует лучшему сцеплению с наносимым покрытием, так как при нанесении на поверхность делает ее несколько шершавой. Это свойство кварцевой штукатурки можно с успехом использовать при подготовке стен для последующей укладке кафельной плитки, так как она сможет обеспечить отличное сцепление с плиточным клеем.
Итак, мы разобрали некоторые виды дефектов лакокрасочных покрытий, а также немного определились с выбором грунтовок. Но, как говорит известная пословица - ремонт нельзя закончить, его можно только прекратить...
Таблица. Дефекты лакокрасочных покрытий и их устранение.
| Дефект | Описание | Причины возникновения | Исправление | Примечание |
|---|---|---|---|---|
| Нарушение адгезии | Слабая адгезия (прилипание) покрытия к поверхности (или) последовательных слоёв друг к другу. | 1)Неудовлетворительная подготовка поверхности, наличие на поверхности воска, масла, воды, продуктов коррозии; 2)Загрязнен применяемый для распыления сжатый воздух; 3)Неподходящий компонент в лкм (несоответствующий растворитель (отвердитель) ,неправильное соотношение компонентов); 4)Нанесение материала на горячую или слишком холодную поверхность; 5)Нанесение слишком толстого слоя покрытия; 6)Недостаточная зачистка или неподходящая марка шлиф. бумаги; 7)Неудовлетворительная сушка предыдущего слоя. | Удалить дефектные слои покрытия и нанести систему заново.В зависимости от размеров участка дефектные слои удаляются наждачной бумагой или дробеструем. | Дефект влияет на защитные свойства покрытия. Исправление обязатель-но. |
| Ржавчина | Поверхность, подвергнутая коррозии, вызывает беспорядочное образование пузырей с налётами ржавчины на поверхности. | 1)Поверхность была плохо обезжирена,что привело к плохой адгезии антикоррозионного грунта или покрытия и образованию подплёночной коррозии; 2)Ржавчина не была удалена полностью в ходе зачистки; 3)Отсутствие антикоррозионной грунтовки; 4)Недостаточная толщина или пористое покрытие. | Обезжи-рить участок, удалить на участке всю систему покрытия, тщательно удалить ржавчину (предпочтительно механическим способом),нанести всю систему заново. | Дефект влияет на защитные свойства покрытия. Исправление обязательно. |
| Потеки | Избыточное количество эмали, которое стекает по отвесным панелям. | 1) Покрытие нанесено на грязную поверхность или на пленку,которая растворяется и дает возможность стекать верхнему слою; 2)Большое количество медленно испаряющегося растворителя или низкая вязкость лкм; 3)Расстояние от пистолета до поверхности слишком мало или материал напылен неравномерно, слишком толстым слоем; 4)Большой диаметр сопла распылителя; 5)Рабочая температура напыления мала и растворитель испаряется слишком медленно; 6)Окрашиваемая поверхность слишком холодная или слишком холодный распылительный материал. | Уже высохшие потеки могут быть удалены шлифованием. Значительные потеки должны быть тщательно зашлифованы, а затем покрытие наносится ещё раз. | Дефект внешнего вида.Не допускается для покрытий 1-4 класса. Для 5,6 класса - допускаются отдельные потеки. |
| Включения (Сор-ность, вкрапления пыли) | На влажной, свежеокрашенной поверхности находятся частицы пыли, которые захватываются пленкой в процессе высыхания. | 1) На поверхности осталась пыль после шлифовки, от применяемых для защиты от краски материалов (ветошь, бумага); 2)Неудовлетворительная подготовка поверхности труднодоступных мест; 3)Неудовлетворительная чистота помещения, оборудования, грязная спецодежда, применяемый инструмент; 4)Загрязнен воздух, применяемый для распыления материала; 5)Забиты фильтры окрасочной камеры; 6)Попадание посторонних частиц или плохая фильтрация лкм. | Одиноч-ные включения могут быть удалены в процессе напыленияМельчайшие множественные включения следует удалить шлифованием.Если включения пыли глубоко захвачены пленкой покрытия, следует зачистить поверхность и нанести покрытие заново. | Дефект внешнего вида.Нормы по ГОСТ 9.032. |
| «Вспучивание» покрытия | Сильное вздутие покрытия в местах соединений со старой эмалью или грунтовочным покрытием с сохранением его целостности. | 1)Наносимое покрытие не совместимо с подложкой; 2) Нижележащий слой имеет слабую адгезию с подложкой; 3)Подложка не полностью высохла или затвердела; 4)Нанесен слишком толстый слой покрытия. | Вспученное покрытие может быть счищено после высыхания до твердого слоя.Затем покрытие может быть восстановлено заново.В случае с чувствительной подложкой напылять покрытие нужно осторожно,тонким слоем с достаточным временем сушки каждого промежуточного слоя. | Любое вспученное покры-тие должно быть полностью удалено, поврежденное место подкра-шено. |
| Шагрень (апелсиновая корка | Покрытие не является однородно гладким (свеженанесенная краска имеет плохой разлив) покрыто мелкими углублениями. | 1)Вязкость наносимого материала слишком высока; 2)Использован несоответствующий для данного материала (слишком легколетучий) растворитель; 3)Рабочее давление или мало или велико; 4) Слишком большой диаметр сопла распылителя; 5)Окружающая температура или мала или велика; 6)Готовая к напылению краска имеет низкую температуру; 7)Малая толщина покрытия. | Легкая шагрень удаляется шлифованием. В более тяжелых случаях следует зачистить участок и нанести покрытие заново. | Дефект внешне-го вида. Не до-пускает-ся для покры-тий 1 класса. Для 2 и 3 класса - допускается незначи-тельная. Для покры-тий 4 класса и выше - допускается.На защит-ные свойства покрытий не влияет. |
| «Кратеры» | Микроскопические круглые углубления в лкп (иногда на дне кратеров виден нижележащий слой). | 1)Плохая обезжировка поверхности или избыток силиконов (полиорганосилоксаны); 2)Сжатый воздух, применяемый для распыления лкм, содержит воду или масло. | Тщательно обезжирить дефектную поверхность (чистой ветошью и качественным обезжиривателем).Зачистить и отшлифовать её. Нанести тонкий первый слой, соблюдая время подсушки между слоями. | Дефект влияет на защитные свойства покрытия. |
| Разнооттеночность покрытия | Отремонтированный участок не совпадает по оттенку цвета с первоначальным покрытием. Иногда наблюдается расслоение в свеженанесенном покрытии. | 1)Использован неподходящий разбавитель; 2) Неправильная вязкость материала; 3)Использован материал другой партии или он недостаточно хорошо перемешан; 4)Неподходящий оттенок из-за неправильной техники напыления. | Зачистить участок, смешать новую краску и нанести на поверхность заново.Для устранения переходов и выравнивания покрытия м.б. использован специальный растворитель (позволяет сделать незаметным переход от одного оттенка к другому). | Дефект внешнего вида. Допускается для 6 класса покрытия. Для остальных классов покрытия допускается на невидимых поверхностях.На защитные свойства покрытий не влияет. |
| Риски | Отдельные или многочисленные визуально заметные следы шлифования на покрытии. | 1) Использована слишком грубая марка образива для обработки поверхности; 2)Область, окружающая участок ремонта, была обработана слишком грубо; 3)Частички грязи или песка вызывают образование царапин в ходе обработки. | После окончательного отверждения отшлифуйте отделочное покрытие, используя шлифовальную бумагу подходящей марки и нанесите покрытие заново. | Дефект внешнего вида. Начиная со 2 класса покрытия допускается (для 2,3,4 – отдельные риски, для 5,6 - допускаются). |
| Сморщивание | Поверхность покрытия имеет слегка волнистую форму. | 1)Использован неподходящий разбавитель или избыток сиккатива; 2)Покрытие было нанесено на частично высохшую подложку, не было выдержано время подсушки между слоями; 3)Высокая температура окружающего воздуха. | В случае слабого сморщивания покрытие следует подвергнуть усиленной сушке, зачистить и подкрасить.Если сморщивание сильное, следует удалить и нанести заново. | Дефект внешнего вида. По ГОСТ 9.032 нормируется для определенно-го класса покрытия. |
| Образова-ние пузы-рей | Одиночные или многочисленные различных форм и размеров, находящиеся на поверхности покрытия, могут образовывать-ся между отдельными слоями, а также под покрытием. | 1)Наличие влаги на окрашиваемой поверхности (может сконденсироваться после обезжиривания, если температура окрашиваемой детали ниже температуры окружающего воздуха); 2)Остатки на окрашиваемой поверхности сухой пыли после зачистки; 3)Использование неподходящего разбавителя; 4)Сжатый воздух, используемый для распыления, содержит масло или воду. | Удалить пузырящееся покрытие наждачной бумагой и нанести покрытие заново. | Дефект влияет на защитные свойства покрытия. |
| Слабая укрывистость | Недостаточ-ная укрывистость проявляется в просвечивании нижнего слоя через покрывную эмаль. | 1) Лкм не был достаточно хорошо перемешан перед использованием; 2)Покрытие нанесено слишком тонким слоем; 3)Неоднородное напыление; 4)Игнорируется время подсушки. | Подкрасить места, где просвечивается подслойка. | Дефект внешнего вида.Допуска-ется в трудноокра-шиваемых местах,если выдержана заданная толщина покрытия. |
| Матовость | Свеженанесенное покрытие имеет низкий блеск. | 1)Использование несоответствующего (быстро испаряющегося) растворителя приводит к охлаждению поверхности, что вызывает конденсацию влаги на свеженанесенном покрытии; 2) Тот же эффект вызывает повышенное давление при распылении; 3) Низкая температура или повышенная влажность в окрасочной камере; 4) Конденсация влаги на поверхности, подготовленной к окраске. | В наиболее легких случаях устраняется полированиемДопускается на невидимых поверхностях. В более сложной ситуации следует зачистить дефектные участки и нанести его заново. | Дефект внешнего вида.На защитные свойства не влияет. |
материалы по теме
Покрытия для труб пользуются умеренным спросом
Довольно шаткая ситуация в нефтегазовой отрасли может стать причиной снижения спроса на покрытия для трубопроводов, рассказал специалист британского исследовательского центра Research and Markets.
Защитные покрытия Wattyl
С момента приобретения в 2010 году статуса «бренд», американская международная компания Valspar представила марку краски Wattyl с полным ассортиментом различных покрытий, доступных для коммерческих, архитектурных проектов.
Дефекты покраски
Как и любая другая продукция, лакокрасочная может сопровождаться добавками. Но пигменты не всегда могут быть лучшими для дисперсии. Ведь нарушается связующее вещество. Поэтому жидкая фаза растворителя имеет ряд недостатков, что делает их применение не всегда приятным.
