Характеристики олифы

Содержание статьи

• Виды
• Натуральная
• Полунатуральная
• Комбинированная
• Алкидная
• Синтетическиекая
• Хранение
• Выбор
• Применение

Олифа или "варёное масло" (как ее называли в древности) это жидкий состав образующий пленку, что образуется в результате переработки растительных масел (путем окисления или длительной термической обработки) или жирных алкидных смол, к еще называют сиккативами. Олифу используют в качестве защитной пропитки для разнообразных поверхностей, как грунтовка перед окрашиванием, как основа для разных видов краски и даже выступает как покрытие для декора интерьера.

Виды олифы

Исходя из составляющих, олифу классифицируют по следующим видам:

1. натуральные;
2. полунатуральные;
3. синтетические.

Наиболее широкое распространение на данный момент нашли следующие типы: натуральная, оксоль олифа и комбинированная. К тому же часто используют алкидные, и даже композиционные.

Натуральная олифа

Согласно ГОСТу рассматриваемый продукт должен состоять не менее чем на 97% из натурального растительного масла (высыхающего или полувысыхающего, а также их смесей, преимущественно это масло льна, изредка - масло подсолнечника, сои, конопли).

Во время производства масла подвергаются продолжительному воздействию высоких температур (не менее 300°C) длительностью 12 часов, следующим этапом возможно применение продувки потоком воздуха.

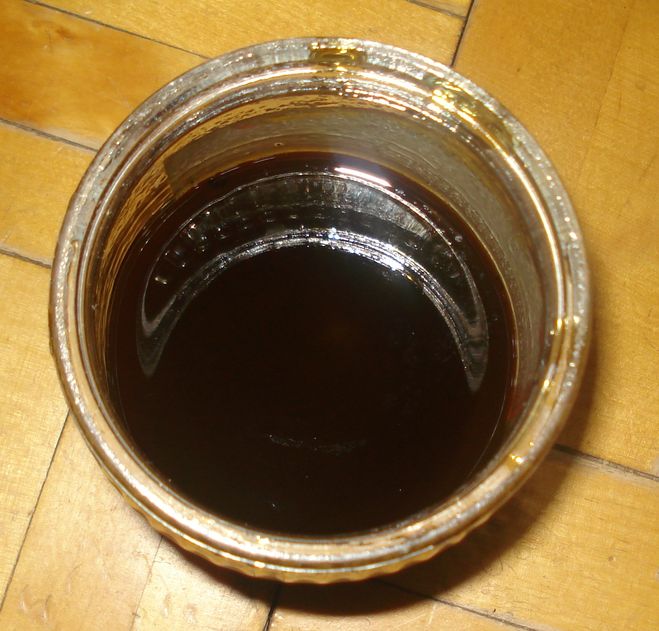

В итоге получаем маслянистую непрозрачную густую жидкую консистенцию насыщенного коричневого, а иногда зеленоватого цвета с небольшим запахом основосоставляющего масла.

Олифа на основе масла льна выглядит как жидкость светлых тонов, прозрачна и маслянистая.

Преимущественно ее предназначение - это выполнение следующих задач:

• грунтовка различных поверхностей: древесины, металлических или ранее штукатуренных;
• изготовление и получение требуемой консистенции краски густотертой светлых тонов, шпаклевки, пасты для подмазки;
• как окрасочный состав светлого цвета используемых в помещении и снаружи для покраски металлоконструкций, оконных и дверных проемов, полового настила.

Для полного высыхания при комнатной температуре потребуется не больше суток.

Олифа из масла конопли на вид темная и благодаря этому преимущественно востребована, так же как и олифа из масла льна, но когда требуется получить темные тона. Сохнет аналогично не больше суток.

Олифа из масла подсолнечника сохнет значительно хуже и для полного высыхания ей понадобится значительно больше времени, чем сутки. К тому же, пленка получается хотя и достаточно эластичной, но проигрывает рассмотренным выше олифам по таким показателям как:

• твердость;
• прочность;
• водостойкость.

Таблица 1. Показатели масляных олиф.

Наименование показателя	Значение для олиф				Метод испытания
	натуральной		оксоль	комбинированной
	льняной	конопляной
1 Цвет по йодометрической шкале, мг I2 /100 см3 , не темнее	400	1600	800	800	По ГОСТ 19266 и 9.3 настоящего стандарта
2 Отстой, % (по объему), не более	1	1	1	1	По ГОСТ 5481
3 Условная вязкость по вискозиметру типа ВЗ-246 с диаметром сопла 4 мм при температуре (20 ± 0,5) °С, с	26-32	26-32	18-25	20-60	По ГОСТ 8420
4 Кислотное число, мг КОН, не более	6	7	8	10	По ГОСТ 5476
5 Прозрачность после отстаивания в течение 24 ч при температуре (20 ± 2) °С	Полная	Полная	Полная	Полная	По ГОСТ 5472
6 Время высыхания до степени 3 при температуре (20 ± 2) °С, ч, не более	24	24	24	24	По ГОСТ 19007
7 Массовая доля нелетучих веществ, %	-	-	54,5-55,5	70 ±2	По ГОСТ 17537 и 9.9 настоящего стандарта
8 Температура вспышки в закрытом тигле, °С, не менее	-	-	32	32	ГОСТ 9287
9 Плотность при температуре (20 ± 2) °С, г/см3	0,936-0,950	0,930-0,940	-	-	По ГОСТ 18995.1
10 Йодное число, мг йода на 100 г, не менее	155	150	-	-	По ГОСТ 5475, раздел 2
11 Массовая доля фосфорсодержащих веществ в пересчете на Р2 O5, %, не более	0,026	0,026	-	-	По ГОСТ 7824, раздел 2 и 9.13 настоящего стандарта
12 Массовая доля неомыляемых веществ, %, не более	1	1	-		По ГОСТ 5479
13 Массовая доля золы, %, не более	0,3	0,3	-	-	По ГОСТ 5474 и 9.15 настоящего стандарта
14 Смоляные кислоты	Отсутствие		-	-	По 9.16
Примечание - Допускается применение олифы типа оксоль с другими показателями массовой доли нелетучих веществ и условной вязкости, при условии соответствия данной марки олифы всем требованиям стандарта для данной группы олиф.

Олифы полунатуральные

Представители данного вида получили еще и свое второе название "оксоль", технологически они изготовляются также из масел, но, подвергнутых оксидированию, с добавлением растворителей и сиккативов. При этом в процентном соотношении масло занимает 55%, растворитель (наиболее часто применяется уайт-спирит) составляет не менее 40%. Жидкость из-за такого состава отличается довольно неприятным и резким запахом, который может держаться некоторое время и после высыхания.

По себестоимости оксоль значительно экономически выгоднее натуральной, но при этом практически не имеет отличий по основным свойствам и внешне практически идентична.

Наиболее ценится оксоль, произведенная из масла льна - пленка такого продукта отличается твердостью, эластичностью, водостойкостью и что примечательно наибольшей долговечностью.

Для еще большего удешевления производят также и из масла подсолнечника, но пленка ее значительно ниже по характеристикам, чем из масла льна.

Олифа комбинированная

Этот вид олифы практически идентичен полунатуральным, кроме процентного соотношения: процент масла составляет около 70% и 30% остается на растворитель. Добываются полимеризацией и обезвоживанием высыхающего и полувысыхающего масла. Основное направление для использования данного продукта - производство красок густотертых. Промышленно производят марки К-2, 3, 4, 5. Время полного высыхания не превышает суток.

Таблица 2. Показатели комбинированных олиф.

Наименование показателя	Значение	Метод испытания
1 Отстой, % (по объему), не более	1	По ГОСТ 5481, раздел 2
2 Условная вязкость по вискозиметру типа ВЗ-246 с диаметром сопла 4 мм при температуре (20 ± 0,5) °С, с	15-50	По ГОСТ 8420
3 Кислотное число, мг КОН, не более	10	По ГОСТ 5476, ГОСТ 23955, метод А
4 Прозрачность после отстаивания в течение 24 ч при температуре (20 ± 2) °С	Полная	По ГОСТ 5472
5 Время высыхания до степени 3 при температуре (20 ± 2) °С, ч. не более	24	По ГОСТ 19007
6 Массовая доля нелетучих веществ, %, не менее	50	По ГОСТ 17537
7 Температура вспышки в закрытом тигле, °С, не менее	32	По ГОСТ 9287

Олифы алкидные

Термохимическая переработка полувысыхающего и невысыхающего масла дает полученной в результате алкидной олифе высокую высыхающую способность. К тому же по совокупности свойств она имеет выше значения по твердости, долговечности, водостойкости и атмосферостойкости, чем олифы оксоль. Благодаря этому данный вид рассматривается как более перспективный, поскольку позволяет снизить затраты растительного масла на производство. Единственным недостатком можно назвать загустение в процессе хранения, что связано с тем, что свободные жирные кислоты, которых большое количество вступают в реакцию с пигментами минеральными и появляются металлические мыла не растворимые. Это не позволяет использовать продукт для изготовления густотертой краски, но не мешает массово использовать для их разведения до требуемой консистенции.

Олифы синтетические

Данный вид на данный момент считается самым дешевым и именно это сделало его довольно широко используемым. Ведь основным компонентом выступает не натуральное масло или смола, а их заменители, чаще всего - разнообразные продукты, полученные при переработке нефти. Состав таких олиф может быть различным, поскольку производятся они не на основании ГОСТа, а по техническим условиям. По своему виду они тоже значительно отличаются - цвет зачастую светлый, значительно выше прозрачность, чем у составов на основании масла. Также к минусам можно отнести очень резкий запах и более длительный процесс высыхания. Наиболее распространенные представители - олифа сланцевая и конечно же этиноль.

Олифа сланцевая выглядит как жидкость темноватого окраса, как было отмечено, присутствует резкий запах и является производной процесса окисления сланцевого масла с дальнейшим растворением в ксилоле. Сохнет чуть больше суток. Отличается хорошей стойкостью к атмосферному воздействию. Основное направление использования является темное колерование, разбавление красок до требуемой консистенции, которые применяются преимущественно для работ на улице и иногда внутри помещения по покраске поверхностей их металла, дерева и покрытых штукатуркой. Запрещается использовать данную олифу для нанесения на половые материалы и предметов, используемых в быту.

Олифа этиноль наоборот выглядит прозрачной жидкостью светловатого тона, с таким же специфическим запахом и производится из отходов, полученных при изготовлении каучука хлоропренового.

Пленка после нанесения быстро сохнет, блестит, очень твердая, стойкая к щелочи и кислоте, но, к сожалению, с низкой атмосферостойкостью.

Часто данный вид используют как добавку к другим олифам, но не более 15%. Основным направление стало изготовление на ее основе краски и грунтовки по металлу.

Таблица 3. Показатели синтетических олиф.

Наименование показателя	Значение	Метод испытания
1 Цвет по йодометрической шкале, мг I2 /100 см3 , не темнее	700	По ГОСТ 19266 и 9.3 настоящего стандарта
2 Отстой, % (по объему), не более	1	По ГОСТ 5481, раздел 2
3 Условная вязкость по вискозиметру типа ВЗ-246 с диаметром сопла 4 мм при температуре (20 ± 0,5) °С, с	18-25	По ГОСТ 8420
4 Кислотное число, мг КОН, не более	12	По ГОСТ 5476
5 Прозрачность после отстаивания в течение 24 ч при температуре (20 ± 2) °С	Полная	По ГОСТ 5472
6 Время высыхания до степени 3 при температуре (20 ± 2) °С, ч, не более	24	По ГОСТ 19007
7 Массовая доля нелетучих веществ, %, не менее	50	По ГОСТ 17537
8 Температура вспышки в закрытом тигле, °С, не менее	32	По ГОСТ 9287

Нанесение олифы

Порядок проведения работ

1. Перед началом работ требуется провести очистку и обезжиривание обрабатываемой поверхности.
2. Если в работе используются состав на полунатуральной олифе, то нанесение рекомендуется делать только на сухую поверхность.

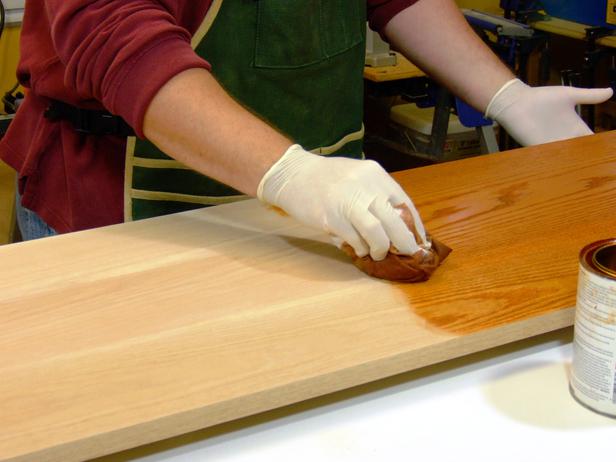

3. Используя олифу и лакокрасочные продукты на ее основе наносить рекомендуется с помощью кисти, валика или краскораспылителя.

Средний рабочий расход при использовании полунатуральной олифы составляет от 150 до 200г. на кубический метр. Как уже отмечалось, длительность высыхания при естественной сушке займет не более суток.

Хранение олифы

Исходя из того, что в состав олифы входит масло и растворители, она относится к взрыво- и пожароопасным материалам, поэтому в помещении где выполняются работы требуется обеспечение естественного проветривания или оборудования принудительной вентиляции во взрывобезопасном исполнении. В случае попадания материала на кожные поверхности человека требуется стереть и хорошо промыть мыльной водой. При хранении олифы требуется следить, чтобы тара была плотно закрыта и защищена от влажности и солнечных лучей, находилась далеко от очагов огня и электрических приборов. При загустевании разрешается разбавить олифу любым доступным вам растворителем, подходящим для масляных красок в соотношении 1:10.

Выбор олифы

Перед тем как приобрести олифу нужно хорошо рассмотреть, что в емкости. Вначале следует определить по цвету, соответствует ли он заявленному виду продукции. К тому же стоит внимательно прочесть описание составляющих и проверить соответствует ли ГОСТу, если приобретаете полунатуральную или натуральную олифу. На них будет сертификат соответствия, а на композиционную - только гигиеничный. И вообще с применением последней стоит быть внимательным, поскольку она токсична и важно отметить, что в ней не должно быть остатков масла (так называемого фуза) и скопа (остатков нефтепереработки), иначе процесс высыхания станет бесконечным. Ну и напоследок следует заметить - внимательно осмотрите жидкость на однородность, осадок или механические частицы присутствовать не должны.

Применение олифы

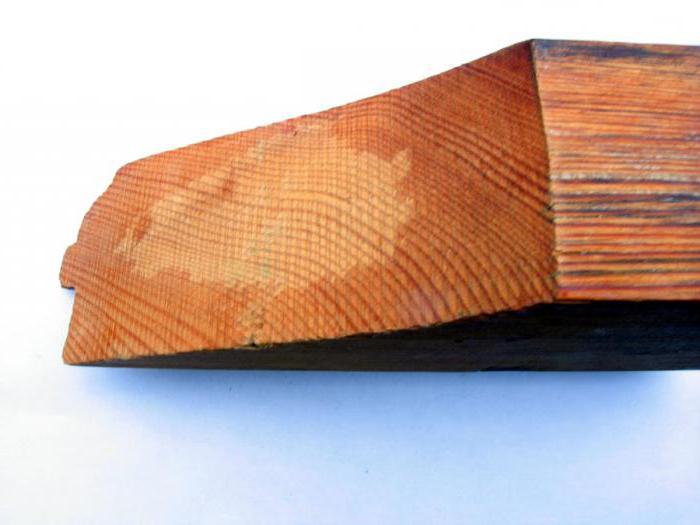

Как уже было подмечено ранее, главное предназначение данных продуктов состоит в обработке различных поверхностей, также они незаменимы в производстве красок. Если остановится на обработке поверхностей, то великолепно подходит олифа для древесины. Ее используют как для пропитки изделий, так и в целом стен. Но для проведения внешних работ рекомендуется олифу наносить только для подготовки перед дальнейшей окраской. И более оптимальным будет использование оксоли или алкидной олифы. Натуральная же лучше подойдет для внутренних работ (благодаря экологичности и отсутствию запаха) и для получения требуемой консистенции красок.

При изготовлении красок задействованы практически все виды. Так, натуральная становится основой для густотертых, а алкидная отличная основа для масляных. Лишь только композитная не используется из-за низкого качества.
