Тиксотропные смеси
С развитием строительной отрасли, развивается и лакокрасочная промышленность. Ученые-химики постоянно работают над изобретением новых лакокрасочных материалов с улучшенными свойствами. На рынке ЛКМ постоянно появляются новинки, благодаря которым открываются новые возможности в строительном и ремонтном деле. Так, относительно до недавнего времени все строительные и ремонтные работы велись только в определенных условиях влажности и в очень небольших температурных пределах. Однако, уже сегодня существует множество технологий и веществ, которые позволяют вести разного рода работы даже в условиях лютого холода или знойной жары. Это касается как лакокрасочных материалов, так и строительных. Например, бетон для заливки фундамента или плитки нельзя использовать, если температура воздуха снижается ниже определенного предела, так как это чревато тем, что вода, которую добавляют для приготовления раствора, может замерзнуть и бетон застынет не правильно, что в дальнейшем будет влиять на его качество, а также прочность конструкции. Однако, при добавлении некоторых химических материалов и использовании правильной технологии становится возможным применять бетон во время строительства при более низких температурах. Поэтому, современные дома могут возводиться круглый год, тем самым значительно сокращая сроки строительства и внутренней отделки.
Ниже представлено видео с наглядным примером как применяется тиксотропная смесь.
Характеристики лакокрасочных и строительных материалов
Каждый материал, применяемый во время ремонта или строительства, обладает своими специфическими свойствами, которые определяют область его применения. Например, раствором, предназначенным для горизонтальных поверхностей, будет сложно покрыть вертикальную стену, и виной тому свойства. Таким образом, при выборе материалов для ремонта и строительства, необходимо обращать внимание на следующие характеристики:
- вязкость;
- тиксотропность;
- жизнеспособность;
- срок годности;
- параметры сушки;
- вес жидкого слоя;
- сухой остаток;
- укрывистость;
- растекаемость;
- прозрачность;
- блеск
- и многое другое, в зависимости, какой материал необходим: краска, лак, или же грунтовка и шпатлевка.

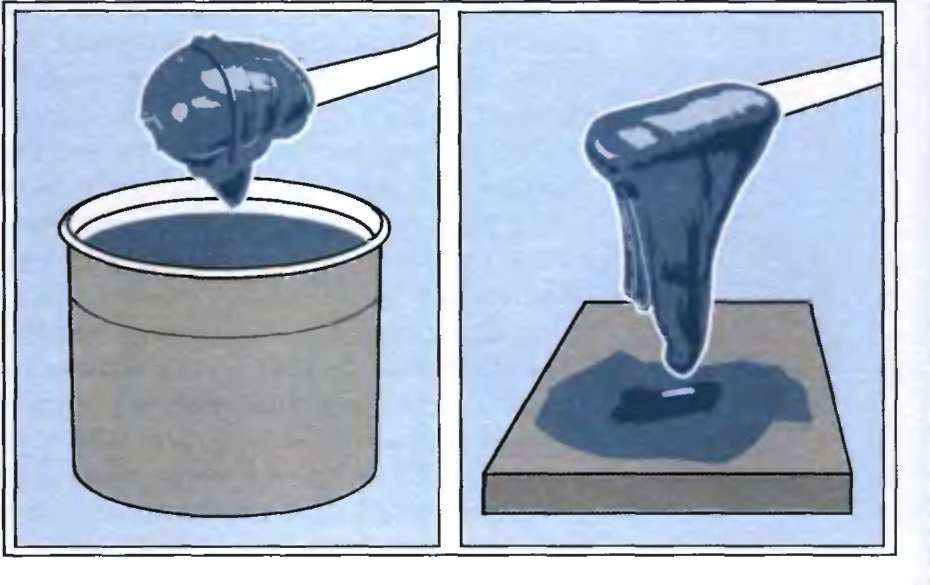

При работе с вертикальными, наклонными и потолочными поверхностями очень важную роль играет такое свойство материала, как тиксотропность. Если термин тиксотропия перевести дословно, то получится, что это изменение во время прикосновения (от греч. thixis - прикосновение и trope - поворот, изменение). Грубо говоря, это способность дисперсных смесей (ждкость + измельченная плотная фаза) восстанавливать предел своей текучести во врем покоя, т.е. когда на смесь нет никаких механических воздействий. Стоит обратить внимание, что тиксотропность - это способность пластичных тел становится жидкими, а не наоборот - способность жидких тел застывать или затвердевать. Как видим, тиксотропность напрямую связана с вязкостью.
Таким образом, тиксотропные смеси отлично подходят для нанесения вертикальных, наклонных и потолочных поверхностей. Благодаря своим свойствам, они не растекаются, не образовывают подтеков, в связи с чем, их можно наносить без опалубки. Учитывая все вышеперечисленное, можно сказать, что работа со смесями тиксотропного типа простая и удобная.
Есть несколько способов нанесения тиксотропных смесей. Как и любые другие материалы, их можно наносить как вручную, так и механизированным методом. Если тиксотропные смеси наносятся на поверхности вручную, то применяются следующие материалы:
- кельма;
- шпатель;
- кисть и др.

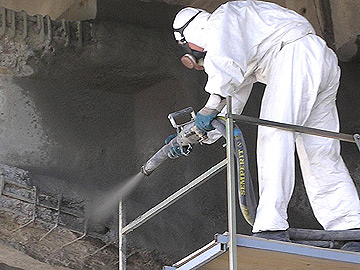

При нанесении механизированным способом используются штукатурные станции, а также методы сухого или мокрого торкретирования.
Тиксотропные свойства
Как уже было выяснено, любые материалы с тиксотропными свойствами под механическим воздействием из гелеобразного или густого состояния превращаются в жидкие. После прекращения на них механического воздействия есть некоторый промежуток времени, когда тиксотропные материалы остаются в жидком состоянии. Это обусловлено предельным значением сдвига, которое вызывает переход тиксотропных материалов из густого состояния во временно текучее. Чтобы сохранить какое-то время текучее состояние данных материалов, необходимо постоянно поддерживать это максимальное значение сдвига. В это время их необходимо успеть нанести на поверхность, иначе по окончанию механического воздействия и истечению времени, когда материалы жидкие, они приобретает свое первоначальное состояние.
Тиксотропные свойства напрямую зависят от качественного и количественного состава дисперсной фазы вещества. Таким образом, на тиксотропность материала влияют следующие параметры:
- максимальная эффективная вязкость;
- минимальная эффективная вязкость;
- предельное напряжение сдвига, о котором уже шла речь.
Тиксотропные материалы
Тиксотропные свойства, как правило, присущи консистентным смазкам, лакам, краскам, различным растворам и смесям, а также некоторым пищевым продуктам (например, желатин или крахмал).
Если говорить о лакокрасочных материалах, то, по мнению специалистов, краски и лаки с тиксотропными свойствами всегда высококачественные, с ними достаточно легко работать, а кроме того, такие ЛКМ не нуждаются в пробном окрашивании достаточно обратить внимание на то, как краска льется из банки. По мнению специалистов, тиксотропная краска из банки в другую емкость должна переливаться как только что скаченный свежий мед густой и плавной струей.
Также в отличие от просто густых лакокрасочных материалов, тиксотропные лаки и краски не дают осадок в банке. Благодаря своим тиксотропным свойствам, такие лаки и краски отлично держатся на инструментах для окрашивания поверхностей (кисточках и валиках), а также не оставляют подтеков, о чем уже шла речь ранее.
Учитывая все вышесказанное, тиксотропные лакокрасочные материалы имеют преимущество перед теми ЛКМ, у которых данные свойства отсутствуют.
Ниже представлена таблица с свойства основных тиксотропных добавок, применяемых в лакокрасочных материалах.
| Химический состав | Наименование | Марка фирма | Свойства и основные области применения |
| Гидрогенизированное касторовое масло, модифицированное полиамидным олигомером | Тиксотрол | Тиксотрол ST "Nl Chemicals" | В ЛКМ на основе алкидных, эпоксидных, хлор- и циклокаучуковых, полиуретановых олигомеров. В толстослойных покрытиях из дорожных, строительных, порошковых красок |
| Тиксцин Е "Nl Chemicals" |
То же | ||
| Неорганическая модификация касторового масла | Тиксотрол G-ST "Nl Chemicals" | То же, за исключением алкидных ЛКМ | |
| Минерал монтмориллонит, модифицированный различными органическими добавками | Бентониты | Бентон SD-1 "Nl Chemicals" | Плотность 1470 кг/м3, насыпная масса 0,24 г/см3. От неполярных до слабополярных сред, содержащих преимущественно алифатические растворители. В ЛКМ на основе алкидных олигомеров, печатных красках на основе минерального масла |
| "Nl Chemicals" | Плотность 1620 кг/м3, насыпная сред. ВЛКМ на основе акрилатных, нитроцеллюлозных, эпоксидных, полиуретановых, поливинилбутиральных, виниловых ПО | ||
| Бентон SD-3 "Nl Chemicals" | Плотность 1600кг/м , насыпная масса 0,305г/см3. Активны в широком диапазоне полярностей. В ЛКМ на основе алкидных, акриловых, хлор- и циклокаучуковых ПО. В красках с цинковым порошком, дорожных покрытиях | ||
| Бентон 27 "Nl Chemicals" | В эпоксидных ЛКМ (с растворителем) в полиэфирных, полиуретановых, алкидных и виниловых ПО | ||
| Бентон 34 "Nl Chemicals" | В битумных, хлор- и циклокаучуковых ПО, печатных, дорожных и маркировочных ЛКМ | ||
| Бентон 37 "Nl Chemicals" | В кремнийорганических ЛКМ и других | ||
| Коллоидный синтетический диоксид кремния с содержанием SiO299,8% | Аэросилы | АМС (ТУ 6-18-12-80, Украина) |
Гидрофобность 99,3%, рН=5/7 |
| (ГОСТ 14922-77): А-175 А-300 А-380 |
рН=3,6 / 4,3, удельная поверхность 175+/-25м2/г Удельная поверхность 300 30 м2/г Удельная поверхность 380+/-40 м2/г |
||
| R805 | pH = 3,5/5,5, содержание SiO2более 99,8 % удельная поверхность 150 +/- 25м2/г средний размер частиц 12 мкм | ||
| R974 | pH = 3,5/5,5, содержание SiO2более 99,8% удельная поверхность 170+/-20м2/г средний размер частиц 12мкм | ||
| R972 | pH = 3,5+/-5,5, содержание SiO2более 99,8 % удельная поверхность 180 +/- 25м2 /г средний размер частиц 16 мкм |
Нередко тиксотропные свойства путают с псевдопластичностью. Несмотря на то, что свойства вроде похожи, на самом деле они принципиально разные. Так, псевдопластичность обусловлена потерей вязкости веществом при временном напряжении сдвига, в то время как тиксотропность позволяет веществу потерять вязкость через некоторый временной промежуток при постоянном воздействии на него.
материалы по теме
Благодаря импортозамещению сырья для ЛКМ возможно избежать увеличения цен
В течении последних нескольких месяцев проблема импортозамещения, которой были обеспокоены производители и ранее, приобрела еще большую актуальность.
Многофункциональный лакокрасочный материал представлен европейскими учеными
С целью создания нового покрытия, благодаря которому будет обеспечена как термоизоляция, так и защита от окисления и коррозии, ученым из нескольких стран Европы пришлось объединить свои усилия.
BASF выпустит специалистов по окраске
На территории южноафриканского города Мидранде состоялось открытие учебного центра подразделения BASF. Необходимо напомнить, что данное подразделение специализируется на предоставлении услуг по окраске.
